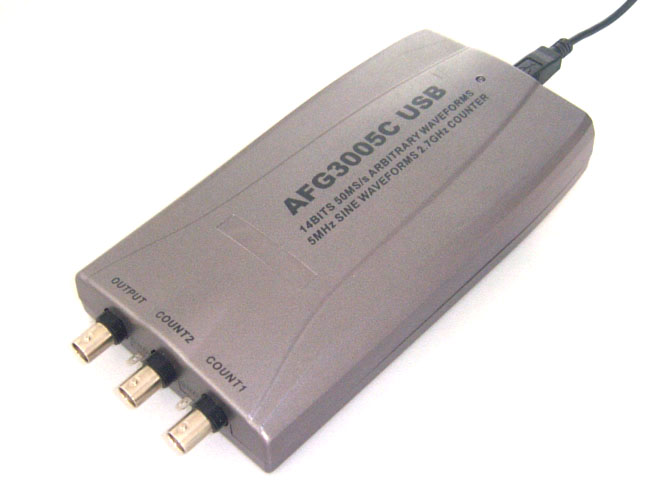

DDS3005USB 任意波形发生卡

产品名称：DDS3005USB 任意波形发生卡厂商：HANTEK 送货时间：48小时内市场价格：3700元本站价格：特价

任意波形发生器+2.7GHz 频率计

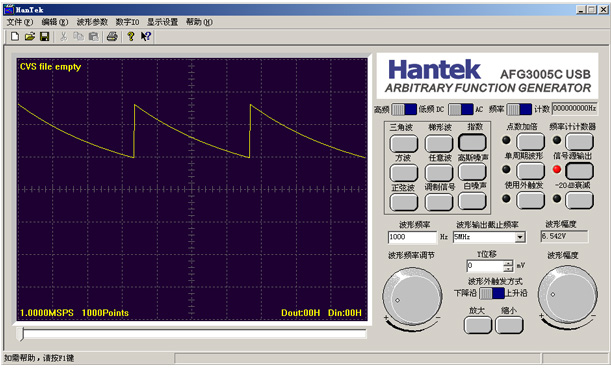

DDS3005USB 任意波形发生卡，有一路任意波形输出、8位数字量输出、同步信号输出

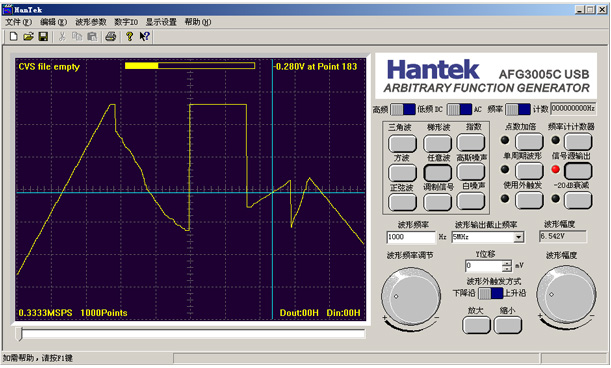

和两路计数/测频输入、8位数字量输入和外触发输入。用户可用鼠标编辑所需的任

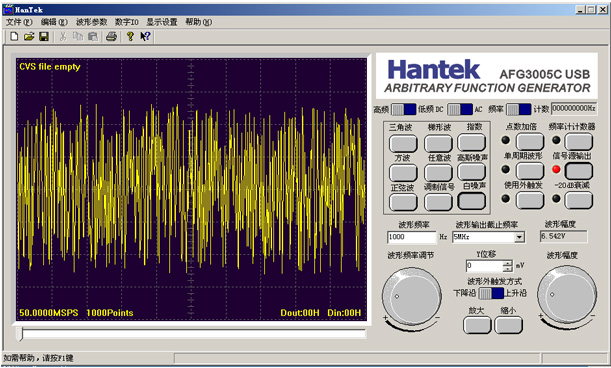

意波形，也可选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、梯形、

指数、AM、FM等常规波形，波形的幅度、频率、偏置量等参数可设置。AFG3005C与

TEK的文件格式完全兼容，可直接读取TEK示波器或TEK波形编辑软件编辑的波形文件，

再现其波形。AFG3005C 采用DDS 技术，具有频率精度高、波形分辨率高、性能可靠、

软件支持丰富等优点，可广泛用于各类电子实验室中，并且为用户提供了完整的二次

开发接口，使之无缝的嵌入到其他自动测试系统中。

特点：

与TEK的文件格式完全兼容，可直接读取TEK示波器或TEK波形编辑软件编辑的波形文件，

再现其波形。

2.7GHz频率计

14bit的D/A 分辨率

USB接口，即插即用，免电源，体积小、重量轻，便于携带

自动校准零点

应用：

任意波形产生

自动测试

高精度频率测试

技术指标：

波形输出通道：

波形频率

0.1Hz(DC) ～5MHz

频率分辨率

0.01Hz

DAC 时钟

0~50MHz 连续可调，步进为0.2Hz

通道数

1CH 波形输出

波形深度

256KSa

垂直分辨率

14 位

频率稳定度

＜30ppm

波形幅度

0～±10V

输出阻抗

50Ω

输出电流

50mA Vpeak=100mA

低通滤波

5MHz、1MHz、100KHz、10KHz、1KHz 程控

直流精度

±0.1%（FS）

交流精度

±0.2%

谐波失真

-65dBc(1KHz)、 -53dBc(100KHz)

测频率通道1

频率范围

DC～25MHz

输入信号幅度

±200mVpp～±25Vpp

耦合方式

AC、DC 程控

测频精度

±1Hz

输入阻抗

> 500K

测频率通道2

频率范围

25MHz～2.7GHz

输入信号功率

±20dbm

耦合方式

AC

测频精度

±256Hz

输入阻抗

50Ω

数字输入输出

位数

8位+波形同步信号1位+外触发信号1位

电平

3/5V TTL/CMOS

使用条件

环境温度

0～70摄氏度

环境湿度

0～65%

重量

0.7Kg
